防火桥架

您的当前位置: 首 页>> 产品中心>> 防火电缆桥架

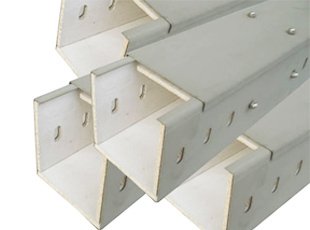

防火桥架

防火桥架
详细介绍



防火桥架主要由玻璃纤维增强材料(玻璃钢桥架)和无机黏合剂复合的防火板与金属骨架复合以及其他的防火基材组成。外层加防火涂料,防火桥架遇火后不会瞬间燃烧,从而阻隔火势蔓延,具有极其良好的防火阻火效果,又具有耐火、耐油、耐腐蚀、无毒、无污染,整体安装方便,结构合理,使用寿命长,并且美观,电缆安装在电缆桥架中,环境整洁,清扫方便。防火涂料涂层薄、耐火极限高、粘接力强的特点。防火电缆桥架特点:具有耐火、耐油、耐腐蚀、无毒、无污染,整体安装方便、结构合理,使用寿命长,并且美观防火桥架特点。
二、防火桥架特点及应用范围
防火桥架适用于10KV以下电力电缆,以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。具有极其良好的防火阻火效果,又具有耐火、耐油、耐腐蚀、无毒、无污染,整体安装方便,结构合理,使用寿命长,并且美观,电缆安装在电缆桥架中,环境整洁,清扫方便。防火涂料有涂层薄、耐火极限高、粘接力强的特点。
①加工成型后断面形状均匀、无弯曲、拧曲、裂缝、边沿等缺陷。
②防火板采用硅质材料和钙质材料为主要原料,与一定比例的纤维材料、轻质骨料、黏合剂和化学添加剂混合,经先进的蒸压技术制成。
③防火涂料是一种高效钢结构保护产品。它精选高分子合成树脂为成膜物质,加以阻燃剂、发泡剂、炭化剂及高温耐火材料配制而成的。它在高温条件下,涂层发生连续发泡膨胀效应,形成柔韧的海绵状的炭化隔热层,使承载的钢结构不会因高温烈焰的作用而急剧软化变形,强度不会急剧下降。外表防火涂料层喷涂要求均匀、光洁、无明显色差。
④内层加防火板或喷防火涂料,且保证防火板与桥架固定
三 、防火电缆桥架标准规格
环境条件;常年平均气温 25℃;极端最高气温 55℃;极端最低气温 -16℃;空气相对湿度 历年日平均最大相对湿度97%,月平均最大相对湿度95%;环境温度 -16℃—﹢50℃;高度 <1000m;日照强度(风速0.5m/s)≤1.1KW/㎡;最大风速≤35m/s;最大日温差25℃;地震烈度 8度;污秽等级3级防污;安装地点户内(外),空气中含有酸碱
注:1)连接板的厚度至少按托盘,梯架同等板厚选用,也可以选厚一个等级。
2)盖板的厚度可以按托盘、梯架的厚度选第一个等级。
4.连接片:内外采用连接片双面固定。
5.接地:接地孔、板或螺栓表面不喷塑。
6.检验:a.载荷试验;
b.外观质量检验;
c.外形尺寸精度校验;
d.浸锌层检验;
e.塑层检验。
四、防火桥架安装方法
室内安装防火桥架应注意,首先要审阅设计图纸,然后进行现场电气设备的安装位置和防火电缆桥架安装的位置勘察,提出切实可行的施工方案,选定防火电缆桥架在不同建筑结构和路段的安装方式,最后根据合同工期和施工人员组成来确定施工组织方式。
  室内安装桥架,梯架或者是有孔托盘的水平敷设距离地面的高度不应低于2.5m;线槽和无孔托盘距离地面的高度不得低于2.2m。当进行桥架的垂直敷设时,要在距离地面1.8m以下的部分添加金属盖进行保护。但是对于敷设在专用房间内的桥架则不用遵循这一规则。当进行多层的防火电缆桥架敷设时,桥架上部距离顶板或者是其他障碍物的距离不得小于0.3m,每一层电力电缆桥架间的距离不得小于0.3m,控制电缆桥架间的距离不应小于0.2m,弱点电缆桥架与电力电缆桥架间的距离不应小于0.5m,如果有屏蔽盖板可以将距离缩小到0.3m。
  当在1千伏以上和1千伏以下的电缆以及强电、弱电、控制电缆,应急照明和其他照明电缆,向一级负荷供电的双路电源电缆等不同电压不同用途的电缆除了因为条件限制只能安装在同一层防火电缆桥架上之外,均不应敷设在同一层桥架上,当敷设在同一层上时银采用隔板进行隔开。当几组电缆在同一个高度进行敷设时,每一个相邻的防火电缆桥架间应考虑维护和检修的需要,最好不要小于0.6m。当水平敷设防火电缆桥架时,支撑跨距一般为1.5~3m,垂直敷设时,固定点间距不大于2m。桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300~600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。
  安装防火桥架时可以采用胀管螺栓或者是在预埋铁件上进行焊接的方式来进行固定。当电缆桥架穿过墙或者是楼板的时候,轻采取相应的防火隔离措施。当直线段钢制电缆桥架超过30m,铝合金或玻璃钢制电缆桥架超过15m时,应有伸缩节,其连接宜采用伸缩连接板。
1、划线定位根据设计图或施工方案,从电缆桥架始端至终端找好水平或垂直线,确定并标出支撑物的具体位置。
2、固定件安装
3、桥架支撑件安装
4、梯架、托盘、线槽安装
5、金属桥架的接地保护
五 防火电缆桥架价格
价格以报价员报价为准
六 防火电缆桥架选择
1、位于振动场所的桥架系统,对包括接地部位的螺栓连接处,应装置弹簧垫圈。
2、要求防火的金属桥架,应对金属构件外表面施加符合国家有关规范规定的耐火涂层。
3、金属制桥架系统,应有可靠的电气连接并接地,使用玻璃钢桥架,应沿桥架全长另敷设专用接地线。
4、电缆桥架种类的选择,应符合下列规定:明敷的全塑电缆数量较多,或电缆跨越距离较大、高压电缆蛇形安置方式时,宜用电缆桥架。
5、梯架、托盘的直线段超过下列长度时,应留有不少于20mm的伸缩缝:
6、钢制,30m。
7、铝合金或玻璃钢制,15m。
8、电缆桥架应符合下列规定:
1)、表面光滑无毛刺。
2)、适应使用环境的耐久稳固。
3)、满足所需的承载能力。
4)、符合工程防火要求。
七、电缆桥架品种的选择,应符合下列规定:
1、在有易燃粉尘场所,或需屏蔽外部的电气干扰,应采用无孔托盘。
2、高温、腐蚀性液体或油的溅落等需防护场所,宜用托盘。
3、需因地制宜组装时,可用组装式托盘。
4、除(1)~(3)项外,宜用梯架。
八、 防火电缆桥架厂家
兴化市浩华电缆桥架有限公司是专业研发、制造电缆桥架、母线槽及其相关配件的现代企业,是专业的电缆桥架厂家。位于全国文明小城镇-江苏省兴化市张郭镇工业园区,紧邻沿海高速,宁盐高速交通枢纽,交通十分便利。公司所生产的防火桥架适用于10KV以下电力电缆,以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。
