钢制桥架

您的当前位置: 首 页>> 产品中心>> 钢制电缆桥架

钢制桥架

钢制桥架
详细介绍

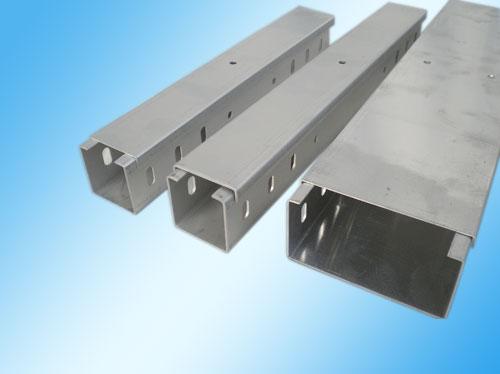

钢制桥架

钢制电缆桥架在工业工程中得到应用
电缆桥架已广泛地应用在工业和民用工程中。它的品种有钢制电缆桥架、铝合金制电缆桥架和玻璃钢制电缆桥架。工程中用得最多的是钢制电缆桥架;但是,现行电气和自动化外表施工及检验规范和质量鉴定规范中,对钢制电缆桥架的规则不多,并且有不一致、互相矛盾的条文呈现。
钢制电缆桥架(以下简称桥架)
由钢制电缆桥架钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接接连的刚性布局体系的全称(托盘分为有孔、无孔和拼装式二种。小标准的无孔托盘,常称为线槽,用为敷设电线)
填充率
又称截面利用率;是桥架内敷设的电缆和电线包含其绝缘层在内的总截面占桥架内截而的百分比。
钢制电缆桥架支吊架
承载桥架的立柱、托臂、一字型、L型和门型等撑持件的总称;
附加会集载荷
装置和检修时除了桥架和电缆(电线)自重以外能够加在桥架上的载荷。

钢制电缆桥架描绘及最终的装置过程中对布局需求
(1)钢制电缆桥架载荷描绘安全系数不低于1.5托架接受数额外均布载荷时的相对挠度不大于1/200,托架宽度共≤2.5 mm时额外均布载荷为200kg/m时额外均布荷载为250kg/m.最低极限在钢制电缆桥架对吊架对吊架距离不大于0.5cm,钢制电缆桥架载荷实验及挠度实验陈述见钢制电缆桥架检测陈述及钢制电缆桥架均布载荷图。
(2)钢制电缆桥架中的梯架,无孔托盘的板材厚度,电缆坚井描绘、制作满投标书中需求。
(3)电缆桥架镀锌外表防腐的涂层厚度≥65um ( 460g/m平方)详细数据见供方热镀锌检测陈述。
(4)各种型式支吊架,能接受托架相应规范,层数的额外均布载荷及其处重。吊架横档或侧臂固定的托臂在接受托架额外荷载时的最大挠度位与其长度之比不大于1/200
(5)梯架横档中距离离最大为250mm,横档的电缆承载截面最小尺度为44mm~5Omm,横档高度20~30mm,横档截面应润滑无毛刺。
(6)钢制电缆桥架体系具有牢靠的电气衔接并接地,当托架体系构成接地回路时,托架端部之间衔接电阻不大于0.00033。接地孔应铲除绝缘涂层。在铰接板衔接处需选用织造钢线衔接。托架端部衔接孔选用长仲缩办法。并供给衔接电阻测试陈述。
(7)用于半层引上或引下有些钢制电缆桥架需依据现场实际情况加土并计总量。
(8)钢制电缆桥架恪守最新的国家规范(GB)和世界电土委员会(IEC)规范以及世界单位制(SI)规范。


相关标签:钢制电缆桥架
