浩华电缆桥架教你如何科学的选用电缆桥架

发布日期:2015-07-20 00:00来源://www.myspeedpay.com点击:

浩华电缆桥架教你如何科学的选用电缆桥架


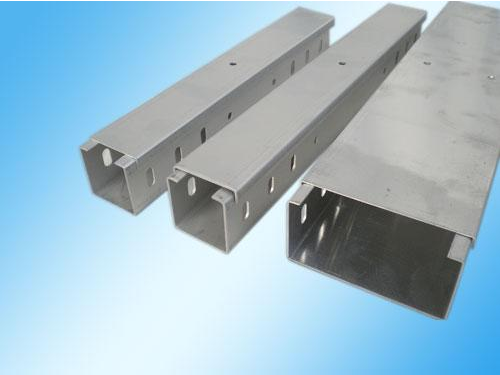

一、电缆桥架型式及品种的选择

1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)

2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距(>3m)要选用复合型桥架(FB)。

6、户外要选用复合环氧树指桥架(F)。

二、规格选择

1、桥架的宽度和高度就按下表选择,并应符合电缆真充率不超过有关标准规范的规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。

4、桥架横截面积的选择见表

桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值(A) 桥架横截面充许最小值(mm2)

0-60 129

61-100 258

101-200 452

201-400 645

401-600 968

三、支、吊架的配置

1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时,应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中心距为200,250,300,350mm。

4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。


在工程施工中,电缆桥架布线适用于电缆数量较多或较集中的场所。在有腐蚀或特别潮湿的场所采用电缆桥架布线时,应根据腐蚀介质的不同采取相应的防护措施,并宜选用塑料护套电缆。按工程环境条件、重要性、一次性防腐处理具有的耐久性和技术经济性等因素,对桥架选择适宜的防腐处理方式。对耐腐蚀性能要求较高或要求洁净的场所,宜选用铝合金电缆桥架。电缆桥架在有防火要求的区段内,可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施。其整体耐火性能应满足国家有关规范或标准的要求。在工程防火要求较高的场所.不宜采用铝合金电缆桥架。需要屏蔽电磁干扰的电缆线路或有户外日照、油、腐蚀性液体、易燃粉尘等环境要求时,应选用无孔托盘式电缆桥架。在容易积聚粉尘的场所, 电缆桥架选用盖板;在公共通道或室外跨越道路段.底层桥架上宜使用无孔托盘电缆桥架。

不同电压、不同用途的电缆,不宜敷设在同一层桥架上,当受条件限制需安装在同一层桥架上时,应用隔板隔开。 当直线段钢制电缆桥架长度超过30m、铝合金电缆桥架超过15m设有伸缩节;电缆桥架经过建筑伸缩(沉降)缝时应留有补偿装置。电缆桥架转弯处的弯曲半径,不应小于桥架内电缆最小允许弯曲半径的最大值。各种电缆最小允许弯曲半径不应小于规范规定。各种弯通及附件规格应符合工程布置条件并与桥架相配套。电缆在托盘、梯架内的填充率应不超过国家现行有关标准的规定值。在电缆托盘上可无间距敷设电缆。电缆总截面积与托盘内横断面积的比值,电力电缆不应大于40%,控制电缆不应大于50%,且宜预留l0%~25%工程发展裕量。

在选择电缆桥架的荷载等级时,电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载,如果电缆桥架的支吊架的实际跨距不等于2m时。则工作均布荷载应满足计算要求。支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置,并应满足荷载的要求。对跨距大、户外风雪作用等特殊荷载的桥架,应按工程条件进行强度、刚度、稳定性的计算或试验验证。普通托盘、梯架板材的厚度应根据所选用材质、加工制作方法等确定。 施工中电缆桥架的布置应根据经济合理、技术可行、运行安全等因素综合比较分析,以确定最佳方案,另外还要满足施工安装、维护检修及电缆敷设的要求 。浩华电缆桥架企业官网:www.myspeedpay.com
